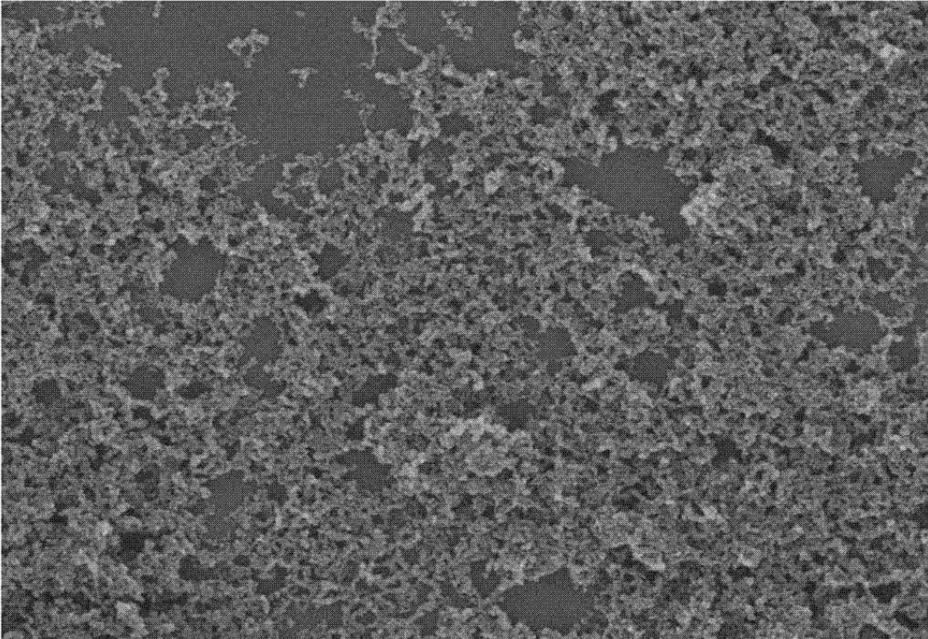

錫鉑催化劑再生方法：用催老失活催化劑在上述10毫升裝置上進行再生試驗，詳細考察了燒炭、補氯和鉑晶粒的再分散條件。單純的燒炭再生過程本文稱簡單再生，包括燒炭、補氯和(氧化)更新的再生過程稱完全再生，其中補氯過程控制系統水含量的稱濕法氯化，保持干燥的稱干法氯化。

        簡單再生和完全再生的燒炭條件相同，都是分段燒炭法。第一階段在40℃以下，由室溫逐步提高。用氮作載氣，控制較低的O2含量。主要饒催化劑外表上的積炭。第二階段在40℃以仁至催化劑容許溫度， 主要燒催化劑內表面積炭。由于內表面上的燃燒反應是內擴散控制，載氣中的O : 含量相應提高1一2 倍，并持續足夠的燃燒時間，保證燒炭完全。氯化在高溫進行，用含有一定0 2的氮作載氣，均勻注入計量的補氯劑CCI4，控制系統的溫度和壓力，并根據試驗要求控制入口水或出口水含量(用水份儀測試)。更新在比氯化高出20℃左右的條件下進行，為了加大02含量可以直接用空氣作載氣。

 非酸性負載型鉑催化劑的再生：一種用于正構烷烴脫氫生成單稀烴的非酸性負載型鉑催化劑的再生方法，基特征在于用含氧氮氣在不同條件下分階段處理失活催化劑，然后用含 鉑或鈷的溶液浸漬，干燥，空氣焙燒，水蒸汽脫氯，氫氣還原的方法使失活催化劑得到一次再生。一次再生催化劑再次使用失活后可直接采用燒炭和氫氣還原的方法使催化劑得到二次再生。
